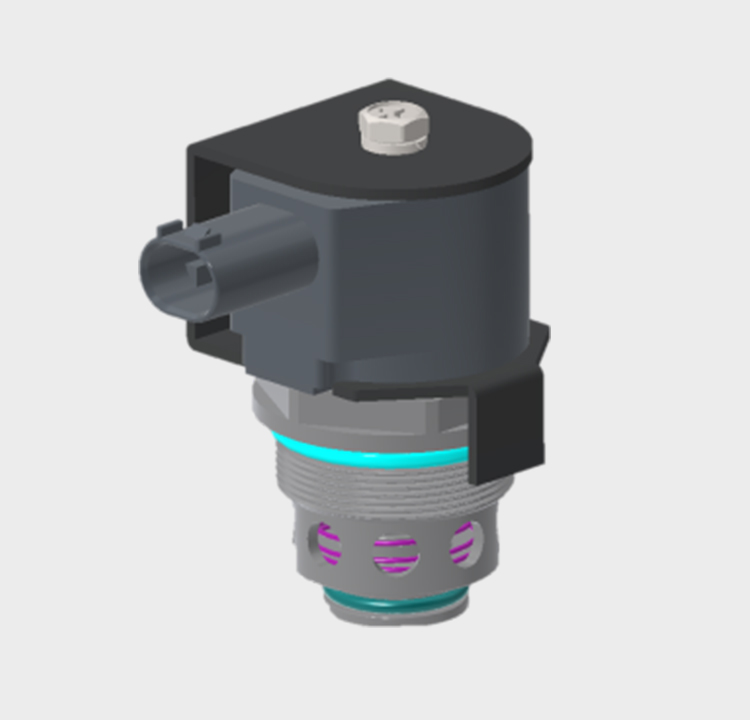

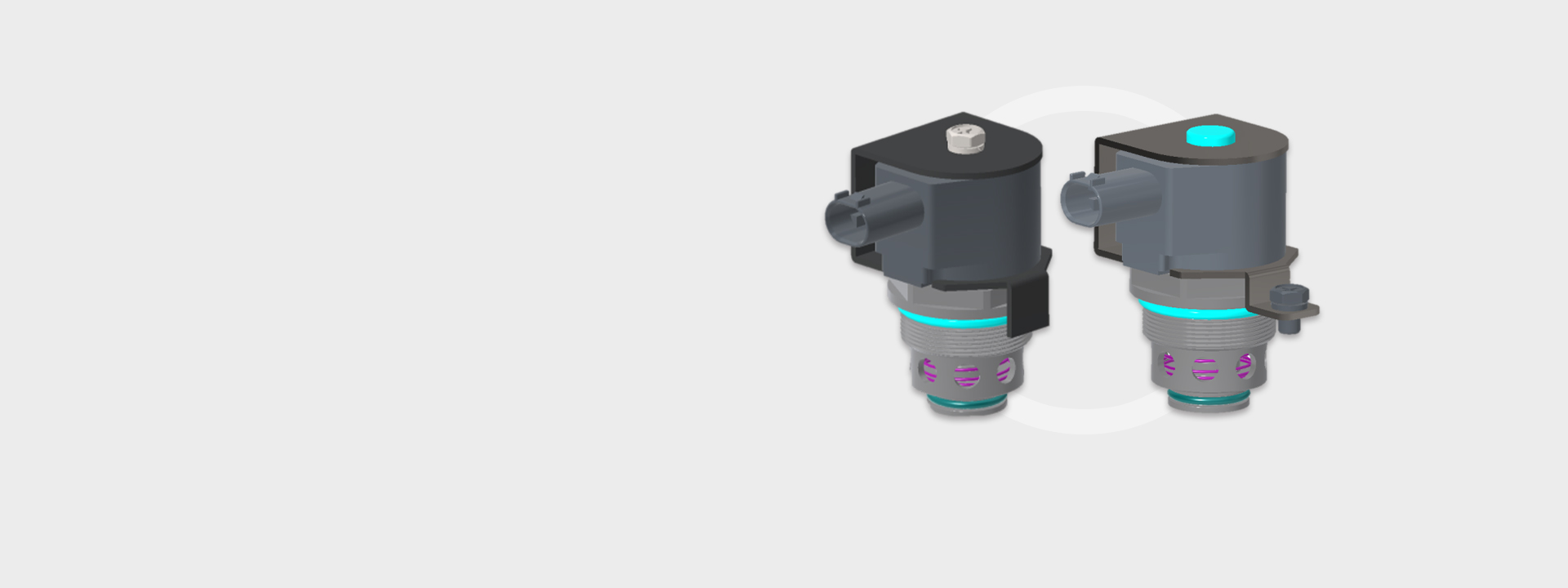

热泵空调系统SOV10/12常开/常闭

Heat Pump Air Conditioning System SOV10/12 Normally Open/Normally Closed

(应用于新能源汽车场景) SOV常闭阀一般用在空调管路上起到开关通断作用;不通电时阀口关闭,阻断管路介质流通,通电状态,阀口打开,管路介质流通。

产品特征及优势

阀体采用插装式设计更适合模块化组装

良好的开阀性能MOPD>2.5MPa

线圈内置双向二极管,更好保护ECU

阀口密封采用橡胶密封,极低的内泄露

产品作用

主要作用

SOV阀一般使用在空调系统中,控制空调管路冷媒的通断。冷媒可以为液态、气态、气液共存状态。

操作
基本原理

ECU控制器给一个电信号,通过电磁线圈给电磁阀提供电磁力从而控制电磁阀开关。再通过电磁阀的通断,控制管路介质的通断。

包装选项

可提供定制包装以满足任何需要,请联系KESENS技术部了解详情。

项目

                                                                    参数

工作模式 常闭型 常开型

阀口直径

10mm / 12mm 10mm / 12mm
工作介质 R134a,R234yf,R410A;PAG&POE Oil R134a,R234yf,R410A;PAG&POE Oil

环境温度

-40℃~+125℃,≤100%RH -40℃~+125℃,≤100%RH
工作温度 -40℃~+120℃ -40℃~+120℃

工作电压

DC9V~DC16V DC9V~DC16V
额定电压 DC12V DC12V

额定电流

≤1A @ DC12V,20℃ ≤1A @ DC12V,20℃
最低动作电压 ≤DC9V @ 1.5MPa ,20℃ ≤DC9V @ 1.5MPa ,20℃

最大开阀压差(MOPD)

≥2.5MPa @ DC9V,20℃ ≥2.5MPa @ DC9V,20℃
外漏 ≤1.5g/y @ 2.0MPa ≤1.5g/y @ 2.0MPa

内漏

≤50ml/min @ 1.03MPa ≤50ml/min @ 1.03MPa
耐压强度 5.4MPa 5.4MPa

爆破压力

≥10.6MPa ≥10.6MPa
绝缘电阻 ≥10MΩ @ DC500V ≥10MΩ @ DC500V

防护等级

IP69 IP69
寿命耐久 ≥20,0k >200k cycles
